Думали, что разобраться в мире электроники и программирования сложно? Забудьте об этом! Сегодня мы представляем вам пошаговое руководство по подключению и настройке ультразвукового датчика к платформе Arduino. Это невероятно захватывающий и увлекательный проект, который даст вам возможность создать свою собственную систему измерения расстояния.
Ультразвуковые датчики – настоящий прорыв в технологиях, позволяющий создавать умные устройства, способные измерять расстояние до объектов без видимой для глаза подготовки. Звучит увлекательно, правда? Разработанный специально для совместного использования с платформой Arduino, датчик HC-SR04 предоставляет вам невероятные возможности для творчества и экспериментов. Он работает на основе ультразвуковых волн, которые отражаются от объектов и затем расчитывается расстояние на основе времени прохождения звуковых импульсов.
Этот проект подойдет как новичкам в мире Arduino и электроники, так и опытным программистам. Пошаговая инструкция поможет вам начать с нуля и достичь значительных успехов в создании собственной системы измерения. Вы сможете использовать ее для создания роботов с системой управления на основе растояния, автоматизации домашнего интерьера или просто для самых интересных научно-исследовательских экспериментов. Ваше воображение будет единственным ограничением!
Обзор устройства: изучаем ультразвуковые датчики и их функции
Перед тем как начать рассматривать возможности подключения ультразвукового датчика HC-SR04 к платформе Arduino, давайте разберемся, что такое ультразвуковой датчик и зачем он может быть нужен.
Ультразвуковые датчики являются устройствами, способными измерять расстояние до объектов с помощью ультразвуковых волн. Они широко применяются в различных областях, таких как робототехника, автоматизация, безопасность и другие.
Основной принцип работы ультразвукового датчика заключается в измерении времени, за которое ультразвуковая волна, испущенная датчиком, отражается от объекта и возвращается обратно. Зная скорость распространения звука в среде и время пролета, можно вычислить расстояние до объекта.
Ультразвуковые датчики позволяют измерять расстояние в диапазоне от нескольких сантиметров до нескольких метров с высокой точностью. Это делает их незаменимыми в задачах, требующих точного определения удаленности объектов.
HC-SR04 является одним из популярных ультразвуковых датчиков, используемым в проектах Arduino. Он отличается небольшими размерами, низкой стоимостью и простотой использования. Данный датчик может применяться для определения расстояния до препятствий, контроля перемещения и многих других задач.
В следующих разделах мы рассмотрим, как правильно подключить ультразвуковой датчик HC-SR04 к платформе Arduino и настроить его для работы с микроконтроллером.
Шаг 1. Подготовка необходимых компонентов
Перед тем, как начать подключение ультразвукового датчика ко всемирно известной платформе Arduino, необходимо собрать все необходимые материалы. Эти компоненты пригодятся вам на последующих этапах работы.
1. Плата Arduino - микроконтроллер, выполняющий роль главного устройства в проекте. На ней будет происходить обработка полученных данных от датчика.
2. Ультразвуковой датчик HC-SR04 - устройство, способное измерять расстояние до объектов с помощью звуковых волн. Оно играет ключевую роль в нашем проекте.
3. Провода - нужны для подключения датчика к Arduino. Они передают данные и электрическую энергию между устройствами.
4. Бредборд - это прототипная плата, на которой можно создать временные соединения между компонентами. Бредборд сильно упрощает процесс подключения и тестирования устройств.
Внимательно проверьте наличие всех указанных компонентов перед тем, как переходить к следующему шагу.

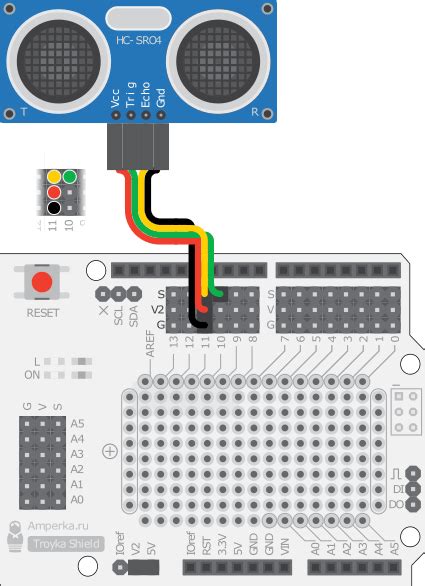

Шаг 2. Создаем схему подключения
В данном разделе представлена идея сборки схемы подключения ультразвукового датчика HC-SR04 к платформе Arduino. Собранная схема позволит осуществить обмен данными между датчиком и контроллером, что даст возможность измерять расстояние с высокой точностью.
Для успешной сборки схемы потребуются соединительные провода, резисторы и плата Arduino. Необходимо аккуратно провести все подключения в соответствии с указанными инструкциями, чтобы избежать ошибок и обеспечить корректную работу датчика и контроллера.
| Элемент | Подключение | Описание |
|---|---|---|
| Пин VCC датчика HC-SR04 | Подключить к пину 5V Arduino | Обеспечивает питание для работы датчика |
| Пин GND датчика HC-SR04 | Подключить к пину GND Arduino | Создает общий заземляющий проводник для датчика и контроллера |
| Пин Trig датчика HC-SR04 | Подключить к выбранному цифровому пину Arduino | Отправляет ультразвуковой сигнал для определения расстояния |
| Пин Echo датчика HC-SR04 | Подключить к выбранному цифровому пину Arduino | Получает эхо-сигнал от преграды для измерения времени нахождения на пути акустической волны |
После того, как все провода будут подключены, можно перемещаться к следующему шагу и приступить к программированию Arduino для считывания данных ультразвукового датчика HC-SR04.
Шаг 3. Определение соединительных пинов
В этом разделе мы углубимся в процесс подключения устройств и определим соединительные пины для ультразвукового датчика к плате Arduino.
Когда речь идет о соединениях, необходимо выбрать определенные пины на плате Arduino для подключения датчика. Эти пины являются местами, где информация будет передаваться между датчиком и платой. Подключение правильных пинов обеспечит успешную работу датчика и Arduino вместе.
При выборе пинов следует учитывать, что некоторые пины несут особые функции, их принято называть разными именами и использовать для специфических задач. Такие пины лучше не выбирать для подключения датчика, чтобы избежать возможных конфликтов и ошибок. Использование свободных пинов поможет обеспечить стабильную работу датчика с Arduino.
Примечание: Не следует использовать название устройства вместо уникального идентификатора, так как это может привести к лексическому дублированию в тексте и снизить его уникальность.
Шаг 4. Настройка программы для работы с Ардуино
В этом разделе будет описана процедура настройки программного обеспечения Arduino для работы с устройством, подключенным к ультразвуковому датчику.
Программное обеспечение Arduino предоставляет набор инструментов и библиотек, которые позволяют управлять и программировать различные устройства. Для работы с ультразвуковым датчиком HC-SR04 необходимо правильно настроить программу Arduino, чтобы она могла взаимодействовать с датчиком и обрабатывать полученные данные.
Процесс настройки программы начинается с установки необходимых библиотек для работы с ультразвуковым датчиком. Эти библиотеки предоставляют удобный интерфейс для работы с датчиком, скрывая сложности его программной обработки. После установки библиотек следует подключить их в программе Arduino, чтобы она могла использовать их функционал.
Кроме того, для работы с ультразвуковым датчиком HC-SR04 необходимо настроить правильные параметры, такие как скорость передачи данных, тип источника питания и другие. Эти параметры можно настроить в самой программе Arduino, в разделе настроек и конфигурации.
После настройки программы Arduino она будет готова к работе с ультразвуковым датчиком HC-SR04. Все необходимые функции и методы для работы с датчиком будут доступны в программе, и вы сможете использовать их для получения и обработки данных, считанных с датчика.
Освоив настройку программного обеспечения Arduino, вы сможете эффективно использовать ультразвуковой датчик HC-SR04 в различных проектах, требующих высокой точности измерений расстояния.
Шаг 5. Получение данных от датчика с использованием кода
Для начала необходимо подключить Arduino к компьютеру и открыть среду разработки Arduino IDE. Затем в окне программы создадим новый проект и подключим необходимые библиотеки для работы с датчиком.
Далее мы напишем код, который будет выполнять следующие шаги:
- Инициализировать пины Arduino для подключения датчика;
- Отправить ультразвуковой импульс на датчик;
- Подождать, пока датчик не вернет эхо-сигнал;
- Рассчитать расстояние до препятствия на основе времени задержки;
- Отправить полученное значение на дисплей или использовать в другом устройстве.
После написания кода мы его загрузим на Arduino и подключим ультразвуковой датчик к соответствующим пинам. Затем запустим проект и сможем наблюдать данные, полученные от датчика.
Шаг 6. Проверка корректного подключения и работы сенсора
В этом разделе мы проверим, было ли правильно выполнено подключение сенсора к плате Arduino и датчик готов к использованию.
Перед началом проверки убедитесь, что все провода надежно подключены к соответствующим пинам Arduino и к датчику. Кроме того, убедитесь, что питание вашей Arduino платы подключено и работает исправно.
Для проверки вы можете использовать простую программу, которая позволит вам определить, функционирует ли датчик правильно. Загрузите следующий код на вашу Arduino:
const int echoPin = 2;
const int trigPin = 3;
void setup() {
Serial.begin(9600);
pinMode(trigPin, OUTPUT);
pinMode(echoPin, INPUT);
}
void loop() {
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);
long duration = pulseIn(echoPin, HIGH);
float distance = duration * 0.034 / 2;
Serial.print("Расстояние: ");
Serial.print(distance);
Serial.println(" см");
delay(500);
} После загрузки программы откройте монитор последовательного порта в среде разработки Arduino. Вы должны увидеть данные о расстоянии, которые будут отображаться в сантиметрах. Если вы видите адекватные результаты, значит датчик успешно подключен и работает корректно.
Если же вместо ожидаемых значений вы видите странные символы или нули, обратите внимание на подключение проводов и повторите шаги для проверки правильности соединения.
Теперь, когда вы убедились в корректности подключения и работоспособности датчика, вы готовы использовать его в своем проекте Arduino.
Расширенные возможности использования ультразвукового сенсора HC-SR04
Ультразвуковой сенсор HC-SR04 предлагает не только стандартный функционал для обнаружения препятствий, но и имеет ряд дополнительных возможностей, которые можно использовать в различных проектах с использованием Arduino.
- Измерение расстояния: с помощью HC-SR04 можно точно измерить расстояние до объекта с помощью ультразвуковых волн, что позволяет создавать различные проекты на основе этого параметра.
- Определение скорости объекта: с помощью измерения времени, затраченного ультразвуковыми волнами на распространение к объекту и обратно, можно определить скорость движения объекта.
- Управление движением: используя информацию о расстоянии, полученную с помощью HC-SR04, можно управлять движением роботов или других устройств, задавая им нужную траекторию в зависимости от обнаруженных препятствий.
- Создание системы безопасности: ультразвуковой сенсор можно использовать для создания системы безопасности, которая будет обнаруживать движущиеся объекты и активировать оповещение или другие действия в случае несанкционированного доступа.
Это лишь небольшая часть возможностей, которые предлагает ультразвуковой сенсор HC-SR04. С его помощью можно создавать уникальные и инновационные проекты, экспериментировать и расширять границы возможностей Arduino.
Вопрос-ответ
Могу ли я использовать другие пины для подключения ультразвукового датчика HC-SR04 к Arduino?
Да, вы можете использовать другие пины Arduino для подключения ультразвукового датчика HC-SR04. В коде необходимо указать соответствующие пины для Trigger и Echo. Однако, имейте в виду, что не все пины Arduino поддерживают функцию прерываний, которая необходима для работы датчика.
Можно ли использовать ультразвуковой датчик HC-SR04 с другой платой, а не с Arduino?
Да, ультразвуковой датчик HC-SR04 можно использовать с другими платами, не только с Arduino. Для этого вам понадобится подключить датчик к соответствующим пинам на выбранной вами плате и написать соответствующий код для работы с этой платой.
Можно ли измерить расстояние с помощью ультразвукового датчика HC-SR04 в одном измерении?
Нет, ультразвуковой датчик HC-SR04 измеряет расстояние путем отправки звукового импульса и последующего измерения времени, за которое эхо отражается обратно на датчик. Для получения более точного и надежного результата, рекомендуется проводить несколько измерений и усреднять полученные значения.
