В мире развития технологий и связи надежность и эффективность сетей – неотъемлемые составляющие жизни многих людей и организаций. Однако даже самый надежный кабельный соединитель изготавливается из волокон, которые время от времени могут подвергаться различным преступлениям вроде поломок, порчи или ломки. Такая ситуация является вызовом для специалистов в области кабельных сетей.
Для быстрого и эффективного обнаружения обрывов в кабельном соединении необходимо применять определенные методы и техники, которые основываются на принципе локализации неисправности. Специалисты, работающие в этой области, должны быть оснащены всем необходимым оборудованием и знать основы диагностики проводов.
Инструменты для быстрого поиска неисправностей.
Одним из ключевых инструментов для персонала подобной специализации является анализатор спектра. Он позволяет обнаружить нестабильность сигнала, помехи или искажения, которые могут быть причиной обрыва провода. Этот диагностический инструмент направлен на выявление электрического сигнала на проводнике и проверку его таких параметров, как волна, уровень и разрядность сигнала.
Помимо анализатора спектра, другие полезные инструменты, такие как рефлектометр и тестер проводимости, могут быть использованы для быстрого и точного обнаружения обрывов провода в кабеле. Рефлектометр предоставляет информацию о местоположении неисправности и ее характеристиках, таких как сопротивление и длина. А тестер проводимости позволяет проверить, работает ли провод или нет, выявляя бракованные участки или обрывы в нем.
Советы по оперативной и результативной локализации обрыва сигнальной цепи в проводнике
- Используйте мультиметр или тестер для проверки проводки. Этот прибор поможет вам определить, где находится обрыв, исходя из изменений в значениях сопротивления. Не забудьте отключить питание перед тестированием!
- Применяйте методику "разделения пополам". Если у вас есть возможность, поделите кабель на две равные части и разъедините их. Затем проверьте каждую половину на наличие обрыва, а затем, сужая область поиска, повторяйте процесс, пока не определите место поломки.
- Воспользуйтесь методом "слежения за сигналом". Подключите работающее устройство (например, светодиод) к началу сигнальной цепи и последовательно перемещайте его к концу кабеля. Если сигнал исчезает, значит, вы приблизились к месту обрыва. Этот метод особенно полезен при поиске обрыва в длинных кабелях.
- Обратитесь к технической документации. Возможно, у вас есть доступ к схеме или плану проводки. Проанализируйте эти данные, чтобы определить вероятные места обрыва и сосредоточьте на них свое внимание.

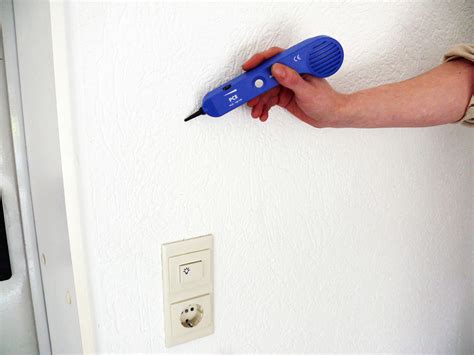

- При необходимости воспользуйтесь проволочным трассировщиком сигналов. Это специальное устройство помогает определить, где находится обрыв провода, следя за изменениями сигнала.
Используя эти советы, вы сможете более эффективно и быстро локализовать обрыв провода в кабеле, сэкономив свое время и ресурсы.

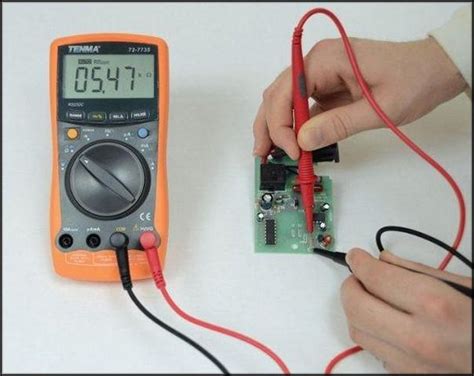

Использование мультиметра для определения прерывания электрического соединения
Мультиметр применяется для измерения различных параметров электрических цепей, включая сопротивление. Благодаря своей функциональности, устройство может быть использовано для обнаружения обрыва провода в кабеле. Для выполнения этой задачи необходимо правильно подключить мультиметр к обрываемому проводу и произвести измерение сопротивления.
При обрыве провода, сопротивление цепи будет отличаться от ожидаемых значений и будет выходить за пределы допустимого диапазона. Путем последовательного измерения сопротивления на различных участках провода можно определить точное местоположение участка с обрывом. Результаты измерений необходимо сравнить с ожидаемыми значениями сопротивления и выявить различия.
| Шаги для использования мультиметра |
|---|
| 1. Выключите питание или источник тока кабеля, чтобы обеспечить безопасность при работе. |
| 2. Установите мультиметр в режим измерения сопротивления (омметр). |
| 3. Подключите один из концов мультиметра к концу кабеля, а другой конец мультиметра – к другому концу кабеля. |
| 4. Замерьте сопротивление и запишите полученные данные. |
| 5. Переместите мультиметр вдоль кабеля, последовательно измеряя сопротивление на различных участках. |
| 6. При обнаружении отклонения значений сопротивления, определите место обрыва. |
| 7. После локализации обрыва провода, выполните ремонт или замену поврежденного участка. |
Использование мультиметра для локализации обрыва провода является эффективным и быстрым способом определения места прерывания электрической цепи в кабеле. Знание основных функций и правил использования мультиметра поможет вам быстро и точно определить проблему и приступить к ее устранению.
Проверка целостности кабельных проводов с помощью визуального осмотра
В данном разделе представлена методика проверки наличия видимых повреждений в кабельных проводах. Визуальный осмотр позволяет выявить возможные обрывы, переломы или изоляционные дефекты, которые могут привести к неправильной работе или полному отказу проводов.
Перед началом осмотра, необходимо грамотно подготовить рабочую область, освободив ее от любых препятствий, а также убедиться в отсутствии электропитания. Затем следует внимательно проанализировать внешний вид проводов – проверить их целостность, оценить состояние изоляции и обратить внимание на возможные деформации или повреждения.
Большое внимание следует обратить на места соединения проводов, так как именно здесь повреждения могут возникать чаще всего. Наличие изоляционных трещин или смятых участков может служить признаком проблемы. Также необходимо проверить наличие возможных заломов или перекрутов проводов, которые могут привести к обрыву в будущем. Если обнаружены видимые повреждения, рекомендуется немедленно провести ремонт либо замену поврежденных участков.
Проверка проводов на наличие видимых повреждений является одним из важных этапов обнаружения обрывов в кабельной системе. Данная методика позволяет оперативно выявить проблемные участки, что позволяет предотвратить возможный отказ или сбой в работе системы в дальнейшем. Соблюдение всех рекомендаций и внимательность при осмотре помогут поддерживать высокую эффективность работы кабельных проводов, обеспечивая безопасность и надежность функционирования.
Вопрос-ответ
Как быстро найти обрыв провода в кабеле?
Для быстрого обнаружения обрыва провода в кабеле, важно использовать специальные инструменты, такие как тестеры или мультилинзы. Тестеры позволяют визуально определить наличие обрыва провода, а мультилинзы помогают определить точное место поломки в кабеле.
Как эффективно найти обрыв провода в сложной проводке?
Если проводка сложная, то эффективным способом поиска обрыва провода является использование проводника поиска. Этот специальный инструмент помогает осуществить точное и быстрое обнаружение места обрыва провода в сложной проводке.
Какие еще способы есть для быстрого обнаружения обрыва провода?
Помимо использования специальных инструментов, можно также воспользоваться методикой последовательного исключения. Это означает, что необходимо поэтапно проверять каждый участок провода, исключая его из работы, чтобы выявить точное место поломки.
Могу ли я самостоятельно найти обрыв провода в кабеле?
Да, вы можете самостоятельно найти обрыв провода в кабеле, если обладаете необходимыми знаниями и инструментами. Однако, в некоторых случаях рекомендуется обратиться к профессионалам, чтобы избежать дополнительных повреждений и убедиться в точности обнаружения обрыва.
Как можно избежать обрыва провода в кабеле в будущем?
Для предотвращения обрыва провода в кабеле в будущем, рекомендуется укладывать провода правильно, избегая острых изгибов и излишнего напряжения. Также регулярная проверка проводки и своевременное обслуживание помогут выявить и устранить потенциальные проблемы до их эскалации в более серьезные поломки.
