Электромеханическое реле – это устройство, которое используется для контроля и управления электрическими сигналами. Оно состоит из электромагнита и переключающего механизма, который изменяет положение контактов при активации электромагнита.
Основной принцип работы электромеханического реле заключается в преобразовании электрического сигнала на входе в механическое перемещение на выходе. Это позволяет управлять электрическими устройствами и системами, такими как электромоторы, насосы, осветительные приборы и др.
Одной из особенностей электромеханического реле является его надежность и долговечность. Благодаря использованию механического переключателя, реле способно выдерживать высокие нагрузки и работать в широком диапазоне рабочих температур.
Важно отметить, что электромеханическое реле обладает определенной инерцией, что может приводить к задержкам в переключении контактов. Также стоит учесть, что данное реле требует некоторого времени на восстановление после переключения и может быть подвержено износу со временем.
Что такое электромеханическое реле?
Основной принцип работы электромеханического реле заключается в том, что когда электромагнит включается, он притягивает металлическое ядро, что приводит к закрытию контактов реле. При выключении электромагнита, контакты реле открываются.
Основное преимущество электромеханического реле заключается в его надежности и долговечности. Оно способно выдерживать большие нагрузки и широкий диапазон рабочих температур. Кроме того, электромеханическое реле имеет высокую степень защиты от электромагнитных помех, что делает его незаменимым в условиях сильных электромагнитных полей.
Электромеханические реле находят применение в различных областях, включая промышленность, энергетику, автомобильную промышленность и телекоммуникации. Оно используется для управления электрическими цепями, защиты от перегрузки и короткого замыкания, а также для контроля работы различных устройств и систем.
| Преимущества | Недостатки |
|---|---|
| Надежность и долговечность | Большие габариты |
| Высокая степень защиты от электромагнитных помех | Ограниченная скорость коммутации |
| Широкий диапазон рабочих температур | Потребление электрической энергии |
Определение электромеханического реле и его основные принципы работы
Работа электромеханического реле основана на взаимодействии электромагнитного поля, создаваемого электромагнитной катушкой, с механическими контактами. Катушка соединена с источником постоянного или переменного тока, что вызывает возникновение магнитного поля. Когда через катушку проходит электрический сигнал, магнитное поле приводит к притяжению или отталкиванию контактных групп. В результате контакты реле переключаются, включая или выключая электрическую цепь.
Основной принцип работы электромеханического реле состоит в том, что при подаче электрического сигнала на катушку, энергия передается магнитному полю, которое воздействует на контакты. Если реле работает как нормально закрытое, то при отсутствии электрического сигнала контакты остаются замкнутыми, а при наличии сигнала они размыкаются. Если реле работает как нормально открытое, то при отсутствии электрического сигнала контакты остаются разомкнутыми, а при наличии сигнала они замыкаются.
Электромеханические реле широко применяются в различных областях, таких как автоматизация, электроэнергетика, электроника, телекоммуникации и многие другие. Они позволяют управлять электрическими цепями и обеспечивать переключение сигналов и управление электропитанием с высокой надежностью.

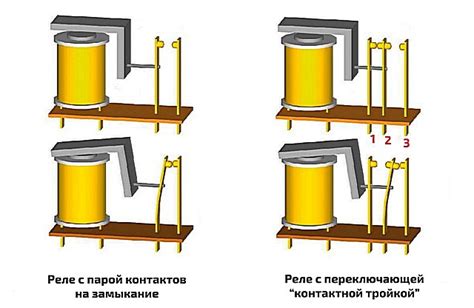

Структура и составляющие электромеханического реле
Электромеханическое реле состоит из нескольких главных составляющих:
- Индуктор – это катушка, через которую пропускается электрический ток. При подаче тока в катушку создается магнитное поле, которое активирует действие реле.
- Система контактов – основная часть реле, которая выполняет функцию переключения электрической схемы. Контакты могут быть нормально разомкнутыми (нормальное состояние) или нормально замкнутыми (дефолтное состояние). В зависимости от поступающего сигнала, контакты реле переключаются.
- Тяга – это механизм, который отвечает за движение контактов. Тяга может быть выполнена в виде пружины или электромагнита в зависимости от типа реле. Она приводит в действие переключение контактов при активации.
- Корпус – оболочка реле, которая обеспечивает защиту и изоляцию. Корпус может быть изготовлен из различных материалов, таких как пластик, металл или керамика.
Эти основные составляющие электромеханического реле обеспечивают его работоспособность и позволяют выполнять функции в электрических цепях.
Преимущества и недостатки использования электромеханического реле
| Преимущества | Недостатки |
|---|---|
| 1. Надежность: электромеханическое реле имеет длительный срок службы и обеспечивает стабильное функционирование в широком диапазоне условий эксплуатации. | 1. Ограниченная скорость: электромеханические реле могут быть медленными в своем отклике на изменения сигналов, особенно по сравнению с полупроводниковыми реле. |
| 2. Изолирующие свойства: реле может обеспечивать электрическую изоляцию между управляющим и нагрузочным контактами, что защищает электрические устройства от повреждений и обеспечивает безопасность. | 2. Размеры и габариты: электромеханические реле могут быть довольно объемными и занимать большое пространство в электрической системе. |
| 3. Широкий диапазон номинальных напряжений и токов: реле доступны в разных конфигурациях и могут работать с различными напряжениями и токами, что делает их универсальными для различных приложений. | 3. Износ и поломки: из-за механического движения контактов, электромеханические реле подвержены износу и возможным поломкам со временем. Это может требовать периодической замены или обслуживания. |
| 4. Возможность коммутации больших мощностей: электромеханическое реле может коммутировать высокие токи и мощности, что делает его подходящим для промышленных и мощных систем. | 4. Электромагнитные помехи: электромеханические реле могут быть подвержены электромагнитным помехам от других устройств, что может привести к неправильной работе или сбоям. |
Несмотря на некоторые недостатки, электромеханическое реле остается популярным выбором из-за своей надежности, широкого диапазона применения и относительно низкой стоимости. В зависимости от конкретных требований и условий, электромеханическое реле может быть оптимальным решением для управления электрическими сигналами в различных приложениях.

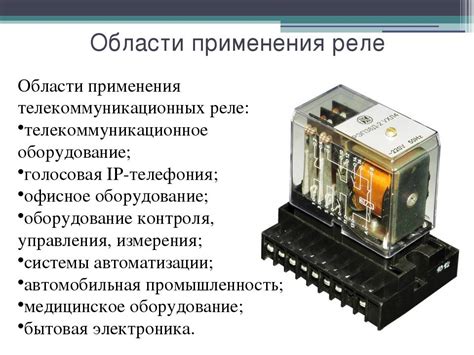

Области применения электромеханического реле
Ниже приведены некоторые области применения электромеханического реле:
| Область применения | Примеры |
|---|---|
| Энергетика | Контроль нагрузки, защита электроустановок, аварийное отключение |
| Транспорт | Управление светофорами, контроль скорости, управление дверьми, контроль напряжения в грузовиках |
| Медицина | Управление медицинским оборудованием, контроль температуры в холодильниках для хранения препаратов |
| Производство | Автоматическое управление процессами, контроль температуры, контроль уровня жидкостей |
| Телекоммуникации | Управление телефонными сетями, коммутация сигналов, контроль качества связи |
| Бытовая техника | Контроль напряжения и частоты в бытовых электроприборах, автоматическое управление стиральной машиной, управление кондиционерами |
Это лишь небольшой перечень областей применения электромеханического реле. Его надежность, долговечность и простота позволяют использовать его в самых различных сферах, где требуется управление электрическими сигналами и устройствами.
Примеры применения электромеханического реле в различных устройствах
1. Автомобильная промышленность: В автомобилях электромеханические реле используются для переключения электрических цепей, таких как система зажигания, система освещения и система охлаждения. Они помогают автомобилю функционировать нормально и обеспечивают безопасность вождения.
2. Промышленное оборудование: В промышленности электромеханические реле используются для контроля и переключения электропитания различных устройств и машин. Это может быть использовано для автоматического управления процессами производства или для безопасности работы с мощными электрическими устройствами.
3. Системы отопления и кондиционирования: В домашних системах отопления и кондиционирования электромеханические реле используются для контроля работы нагревателей, вентиляторов и компрессоров. Они могут переключаться автоматически в зависимости от заданных условий, обеспечивая комфортную температуру в помещении.
4. Электроника: В электронике электромеханические реле могут использоваться для переключения сигналов или контроля маломощных устройств. Например, они могут использоваться в схемах автоматического включения/выключения электрических устройств, таких как фонарики или зарядные устройства для мобильных телефонов.
5. Телекоммуникации: В телекоммуникационных системах электромеханические реле могут использоваться для переключения между различными источниками питания или сигналами. Они обеспечивают надежность передачи данных и поддерживают нормальное функционирование сетей связи.
Это только некоторые примеры применения электромеханического реле. Благодаря своей надежности, простоте и широкому спектру функций, электромеханические реле остаются популярными в различных областях промышленности и быта.
Недостатки и ограничения использования электромеханического реле
Несмотря на свою широкую распространенность и множество преимуществ, электромеханическое реле также имеет некоторые недостатки и ограничения, которые необходимо учитывать при его использовании:
- Ограниченная скорость: электромеханическое реле работает медленнее по сравнению с полупроводниковыми реле или схемами на базе твердотельных компонентов. Задержка срабатывания реле может быть достаточно значительной и составлять несколько миллисекунд, что может быть неприемлемо для некоторых приложений с высокими требованиями к скорости реакции системы.
- Износ: механические контакты в электромеханическом реле могут изнашиваться со временем из-за физического трения и механических действий. Это может привести к ухудшению электрического контакта и снижению надежности работы реле.
- Электромагнитные помехи: электромеханическое реле подвержено воздействию электромагнитных полей и может переключаться непреднамеренно под их воздействием. Это особенно актуально для реле, установленных вблизи силовых источников, моторов или высокочастотных устройств.
- Физические ограничения: размеры и масса электромеханического реле могут быть существенными. Крупные реле могут занимать достаточно много места в электрошкафах и ограничивать пространство для других компонентов. Кроме того, масса реле может создавать дополнительную нагрузку на механические системы.
- Ограниченная долговечность: из-за механического износа контактов электромеханическое реле имеет ограниченный срок службы. В отличие от полупроводниковых реле, которые могут работать многие годы без сбоев, электромеханическое реле требует периодической замены или обслуживания.
Как выбрать и установить электромеханическое реле
Выбор электромеханического реле
При выборе электромеханического реле необходимо учитывать ряд факторов, чтобы обеспечить его эффективную работу и длительный срок службы.
1. Напряжение и ток
Важно определиться с требуемым диапазоном напряжения и тока, с которым будет работать реле. Это должно соответствовать параметрам электрической системы, в которой планируется использовать реле.
2. Контакты реле
Необходимо определиться с типом контактов реле. Они могут быть нормально открытыми (NO), нормально закрытыми (NC) или иметь перекидные контакты. Тип контактов зависит от конкретной задачи и требований электрической системы.
3. Мощность реле
Учитывайте мощность реле в ваттах или амперах, чтобы убедиться, что она соответствует нагрузке электрической системы, которую вы планируете управлять с помощью реле.
4. Способ монтажа
Реле можно устанавливать на DIN-рейку или непосредственно на печатную плату. Определите, в каком виде вам удобнее всего установить реле.
5. Рабочая температура
Убедитесь, что рабочая температура реле соответствует условиям, в которых оно будет использоваться. Если реле будет работать в экстремальных условиях, выбирайте модели, способные выдерживать высокие или низкие температуры.
6. Производительность и надежность
Оцените производительность и надежность реле, обратив внимание на отзывы и рейтинги производителей. Выбирайте реле от проверенных и надежных производителей, чтобы быть уверенным в его качестве.
Установка электромеханического реле
Установка электромеханического реле должна проводиться с соблюдением определенных правил и рекомендаций.
1. Отключение питания
Перед установкой реле необходимо отключить питание электрической системы, в которую оно будет подключено, чтобы избежать короткого замыкания или повреждения реле.
2. Правильное подключение
Подключите реле к электрической системе в соответствии с указаниями производителя. Следуйте указанным положительным и отрицательным полюсам реле для правильной работы.
3. Зазор между контактами
Убедитесь, что между контактами реле есть достаточный зазор, чтобы избежать их случайного соприкосновения и короткого замыкания.
4. Фиксация реле
Фиксируйте реле на монтажной поверхности с помощью крепежных элементов, предоставленных производителем. Это обеспечит надежную фиксацию и укрепление реле.
5. Проверка работы
Перед включением питания проведите проверку работы реле, чтобы убедиться, что оно функционирует правильно и соответствует требуемым параметрам.
Следуя приведенным рекомендациям, вы сможете выбрать и установить электромеханическое реле, которое будет соответствовать вашим потребностям и обеспечивать надежное управление электрической системой.
